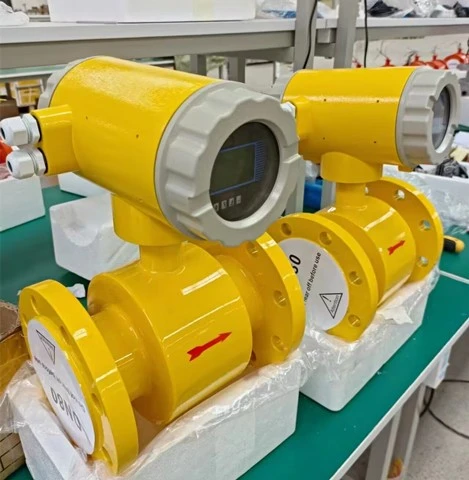

Elektromagnetni merilniki pretoka se pogosto uporabljajo za merjenje pretoka prevodnih tekočin, vključno z agresivnimi kemikalijami, kot so kisline, alkalije in soli. Medtem ko so elektromagnetni merilniki pretoka zelo natančni in zanesljivi, je eden od pogostih izzivov, s katerimi se srečujejo v nekaterih aplikacijah, pojav hrupa mehurčkov, ki lahko vodi do napačnih odčitkov in nestabilnosti meritev.
Kaj je Bubble Noise?
Hrup mehurčkov se pojavi, ko mehurčki ali plinski žepki preidejo skozi zaznavne elektrode merilnika pretoka, kar povzroči začasne prekinitve signala in povzroči napake pri merjenju. Ta pojav je še posebej pogost v sistemih, kjer pretočni medij lahko vsebuje zračne ali plinske žepe, na primer v sistemih za hladilno vodo ali nekaterih kemičnih procesih. Ko gredo mehurčki skozi merilnik pretoka, lahko povzročijo kratkotrajno izgubo signala ali nihanje signala, kar povzroči tako imenovani "šum mehurčkov".
Ta težava ni samo moteča, ampak lahko vodi tudi do napačnih odčitkov in napačne interpretacije dejanskih pretokov. Zato je razumevanje temeljnih vzrokov hrupa mehurčkov in izvajanje učinkovitih metod za njegovo ublažitev ali odpravo ključnega pomena za zagotavljanje točnosti in zanesljivosti meritev pretoka.
Zakaj mehurčki povzročajo hrup v merilnikih pretoka?
Osnovno načelo v ozadjumagnetni merilniki pretokaje Faradayev zakon indukcije, kjer prevodne tekočine, ki prehajajo skozi magnetno polje, ustvarjajo inducirano napetost. Elektrode merilnika pretoka nato izmerijo to napetost, da določijo pretok.
Vendar pa lahko prisotnost zračnih mehurčkov ali plinskih žepov v tekočini zmoti električno polje in inducirano napetost. Ta motnja lahko povzroči nihanje ali za trenutek izničenje odčitka, kar vodi do zvokov mehurčkov.
V mnogih industrijskih aplikacijah, kot so jeklarne ali čistilne naprave, tekoči medij ni vedno popolnoma brez plina, zaradi česar je bolj nagnjen k tej vrsti hrupa. Ko plinski žepi potujejo skozi elektrode, si lahko merilnik pretoka to napačno razlaga kot znaten padec ali nihanje pretoka, kar povzroči lažni alarm ali netočne podatke.
Vpliv hrupa mehurčkov
Hrup mehurčkov ima lahko več negativnih vplivov na natančnost meritev:
Napačne meritve: Ko plinski mehurčki prehajajo čez elektrode, lahko merilnik pretoka prikaže napačne odčitke. To lahko privede do nepravilnih meritev pretoka, kar povzroči neučinkovitost proizvodnje, nevarnosti za varnost ali težave s kakovostjo.
Alarmi in lažni signali: V avtomatiziranih sistemih lahko hrup mehurčkov sproži alarme ali po nepotrebnem zaustavi procese. To bi lahko motilo delovanje, kar bi povzročilo nenačrtovane izpade ali potrebo po ročnem posegu.
Izguba točnosti podatkov: pogost pojav hrupa mehurčkov lahko zmanjša splošno zanesljivost podatkov o pretoku, zaradi česar je težko zaupati odčitkom v določenih aplikacijah, zlasti tistih, ki zahtevajo visoko natančnost.
Kako se izogniti hrupu mehurčkov v elektromagnetnih merilnikih pretoka
1. Pravilna namestitev
Eden najučinkovitejših načinov za preprečevanje težav, povezanih z mehurčki, je zagotoviti, da je merilnik pretoka nameščen z dovolj ravnimi odseki cevi navzgor in navzdol. V skladu z industrijskimi standardi mora biti dolžina ravne cevi navzgor vsaj 10-krat večja od premera cevi, dolžina navzdol pa mora biti vsaj 5-krat večja od premera. To pomaga stabilizirati pretok in zmanjšati verjetnost nastajanja mehurčkov v bližini elektrod senzorja.
Poleg tega je ključnega pomena, da merilnik pretoka namestite na mesto, kjer se plin ne more kopičiti, na primer pri izogibanju visokim točkam v cevovodu, kjer se lahko zrak naravno usede. Če so plinski žepi neločljivi del pretoka, razmislite o uporabi cevi v obliki črke U ali namestitvi odzračevalnega ventila navzgor, da pomagate sprostiti morebitni ujeti zrak.
2. Nastavitev časa dušenja
V primerih, ko mehurčki še vedno ustvarjajo hrup, lahko prilagoditev časa dušenja na merilniku pretoka pomaga ublažiti učinke. Čas dušenja je v bistvu čas, ki je potreben, da se instrument odzove na spremembe signala pretoka. Ko imate opravka s hrupom mehurčkov, je pomembno izbrati čas dušenja, ki je dovolj dolg, da zgladi impulze, ki jih povzročajo mehurčki.
Na splošno nastavimo čas dušenja na 3- do 5-kratno širino impulza hrupa mehurčkov. Na primer, če je širina impulza 10 sekund, mora biti čas dušenja nastavljen na 30 do 50 sekund. Ta nastavitev pomaga filtrirati kratkotrajni hrup, vendar lahko upočasni odziv merilnika na dejanske spremembe pretoka. Zato je potrebna skrbna preučitev, da se uravnoteži čas dušenja z zahtevanim odzivnim časom za aplikacijo.
3. Inteligentni algoritmi za zmanjšanje šuma
Številni sodobni elektromagnetni merilniki pretoka so opremljeni z inteligentnimi algoritmi, ki pomagajo zaznati in filtrirati hrup mehurčkov. Ti sistemi uporabljajo logiko programske opreme za ugotavljanje, ali je nihanje signala posledica dejanskih sprememb pretoka ali zgolj prehoda plinskih mehurčkov. Ko zazna hrup mehurčkov, lahko merilnik pretoka ta nihanja zanemari in ohrani prejšnji veljavni odčitek.
Z integracijo naprednih algoritmov za preprečevanje napak in prilagajanjem nastavitev občutljivosti je mogoče preprečiti nepotrebne alarme in zagotoviti, da merilnik pretoka še naprej zagotavlja točne odčitke tudi v prisotnosti občasnih mehurčkov.
4. Zagotavljanje ustreznih pogojev medija
Merilnik pretoka je treba uporabljati v sistemu, kjer je tekočina dosledno napolnjena v merilno cev in brez večjih zračnih žepov. Potrebno je redno vzdrževanje, da zagotovite, da nobeni ostanki ali kopičenje ne blokirajo pretočne poti ali površin elektrod. Redno čiščenje in pregledovanje merilnika pretoka lahko pomaga preprečiti težave, ki jih povzročajo onesnaževalci ali ostanki, ki lahko prav tako prispevajo k napačnim meritvam.
5. Izberite ustrezne materiale
Nenazadnje je bistvena izbira pravih materialov za elektrode in obloge. Materiali, kot so visokokakovostne obloge iz fluoropolimera PFA, lahko pomagajo zmanjšati učinke mehurčkov na meritev. Ti materiali ne zagotavljajo le boljše odpornosti na korozivna okolja, ampak tudi izboljšajo delovanje senzorja v aplikacijah z visoko možnostjo nastajanja mehurčkov.
Hrup mehurčkov v magnetnih merilnikih pretoka je pogosta težava, ki lahko moti natančnost meritev pretoka v številnih industrijskih aplikacijah. Z razumevanjem vzrokov in posledic hrupa mehurčkov ter izvajanjem preventivnih ukrepov lahko bistveno zmanjšamo vpliv hrupa mehurčkov.
